PlantUML 类图及 Flowchart 流程图绘制入门

前言

前段时间设计后端表结构的时候接触了 PlantUML,它能够直观表现出类的属性和方法,反应出类与类之间的关系。之前有同事就是用 PlantUML 来做后端数据表设计工作的,所以有必要学习一下。

流程图 Flowchart 是用来展示操作过程或逻辑流程的一种图表,语法比较简单,方便易用,一些比较复杂的判断都可以使用一个流程图来直观表现。

PlantUML

PlantUML 是一个开源项目,支持快速绘制时序图、用例图、类图、活动图、组件图、状态图、对象图、部署图等。同时还支持非 UML 图的甘特图、架构图等。

PlantUML 有一些通用语法

  • 单行注释:以单引号 ' 开头的语句。
  • 多行注释:以 /''/ 作为注释的开始和结束。
  • 页眉:使用 header 命令在生成的图中增加页眉,用 center, leftright 实现居中、左对齐和右对齐。
  • 页脚:使用 footer 命令在生成的图中增加页眉,用 center, leftright 实现居中、左对齐和右对齐。
  • 缩放:使用 scale 命令缩放生成的图像。
  • 标题:使用 title 关键字添加标题。
  • 图片标题:使用 caption 关键字在图像下放置一个标题.
  • 图例说明: legendendlegend 作为关键词,使用 left, right, center 为这个图例指定对齐方式。

一个🌰 查看

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

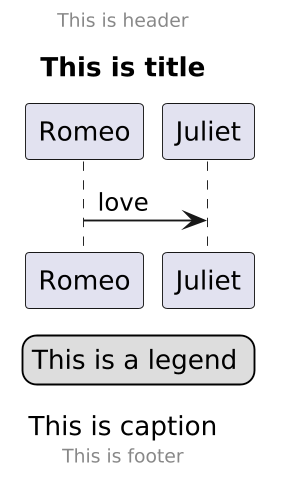

@startuml
scale 720*480

'A single line comment

/'
This is
Multilie
Comment
'/


center header
This is header
endheader

title This is title

caption This is caption

Romeo -> Juliet : love


legend
This is a legend
endlegend

footer This is footer
@enduml
base

类图

画类图需要了解类与类之间的几种不同的关系

关系 意思 标记
Association 关系 两个类之间有相互关系 <--
Inheritance 继承 子类继承父类 <|--
Composition 组合 两个类之间相互依赖 *--
Aggregation 聚合 一个类属于另一个类 o--
Implementation 实现 一个类实现另一个类的方法 <|..
Dependency 依赖 一个类依赖于另一个类 <..

关系图

设计一个博客系统😜 点击查看

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
@startuml
center header
一个简单的博客系统
endheader


class Visitor {
browse()
}


class Article {
+ id: int
+ author: int
+ content: string
}


class User {
+id: int
+name: String

- writeArticle(content: string)
- commentArticle(content: string)
}

class Admin {
- deleteArticle(id: int)
- deleteComment(id: int)
- editArticle(id: int, content: int)
- editComment(id: int, content: int)
}

class Comment {
+id: int
+content: string
+author: int
}

User <|-- Admin : 管理员有删除/编辑文章和评论的能力
User <.. Article : 用户可以写文章
User <.. Comment : 用户可以写评论
Article --> Visitor : 游客可以浏览文章
Comment --> Visitor : 游客可以浏览评论
@enduml

blog

Flowchart

流程图使用 Flowchart 绘制,语法比较简单。

定义一个流程图元素 name=>type: content:>url

  • name: 元素的名称
  • type:类型,包括如下类别:
    • start
    • end
    • operation
    • subroutine
    • condition
    • inputoutput
    • parallel
  • content:文本内容
  • url:连接

示例如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
st=>start: 艰难的开始
ge=>end: 你成功了:>https://www.zhihu.com/hot
be=>end: 你失败了:>https://bbs.hupu.com/bxj

skill=>condition: 有技能吗
money=>condition: 有钱吗
handsome=>condition: 长得帅吗

dream=>operation: 做梦
imp=>operation: 努力提高自己
work=>operation: 工作/读书
make=>operation: 投资理财
rich=>operation: 找富婆

st->skill
skill(yes)->work->ge
skill(no)->money
money(yes)->make->ge
money(no)->handsome
handsome(yes)->rich->ge
handsome(no)->be

start
